SNFP型人防智能三防屏是我公司嚴格按照《防空地下室電氣設備安裝》07FD02的圖集14-16頁的標準生產的，主要安裝在各類建筑物的人防地下室、人防指揮工程、地下隱蔽設施及坑道、普通人防工程地下室的過道或者走廊中，接收該防護區域內的人防總控臺或人防智能化管理主機發送來的三種通風狀態及環境溫濕度信號。

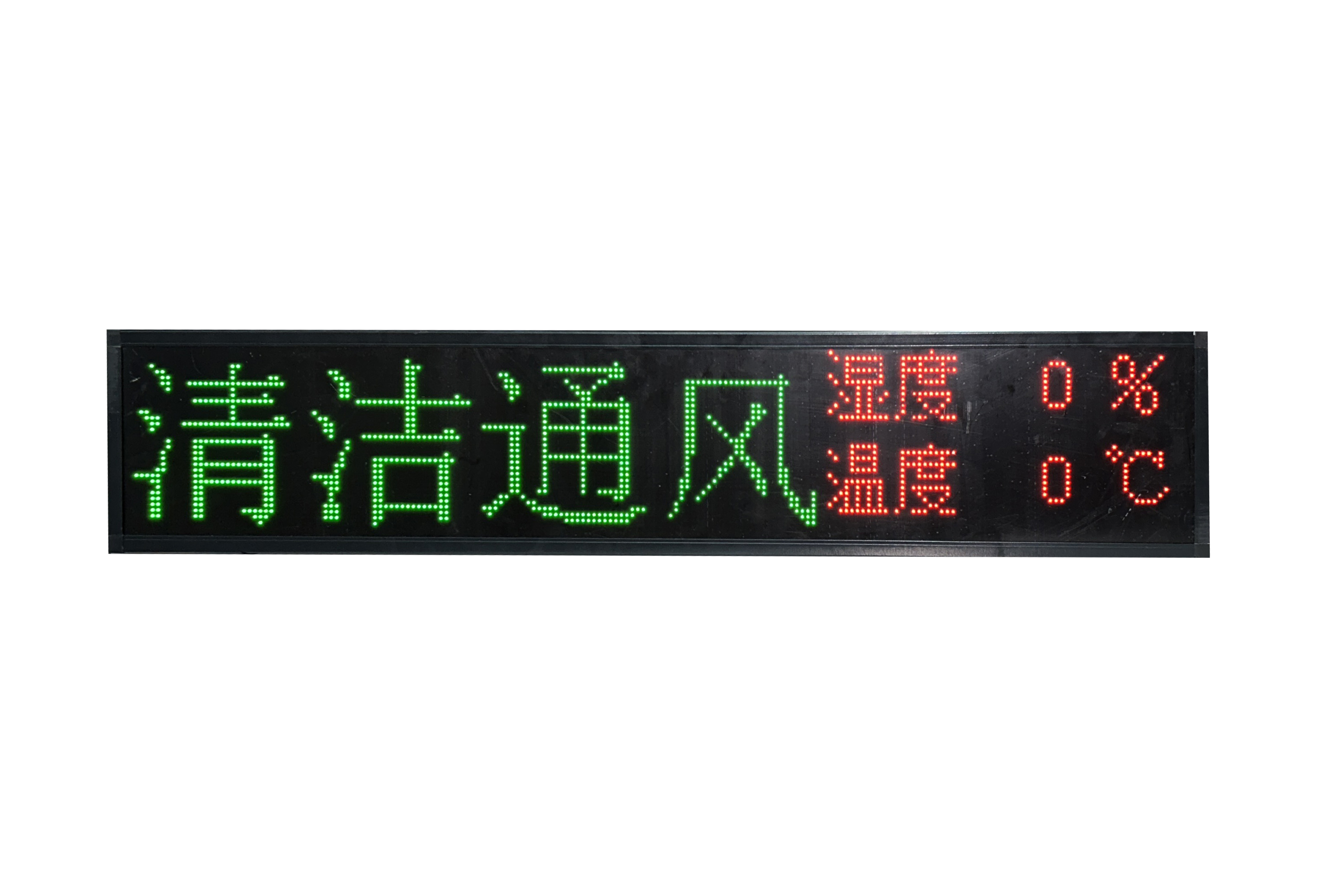

顯示屏采用LED192×32點陣漢字顯示技術，用綠色漢字顯示清潔通風，紅色漢字顯示隔絕通風，黃色漢字顯示濾毒通風，在顯示屏的右側可以顯示當前環境的溫濕度數值。采用先進的串行E2PROM器件存儲信息，掉電后，仍顯示當前狀態，輸入信號通過光電隔離，從而提高了顯示屏的抗干擾能力。

采用懸掛式安裝，裝時顯示屏下沿底距門框上沿0.1m左右。供電AC220V或DC24V,通訊接口為RS485或以太網，功率不大于100W，主要作用是便于公共區域內的值班人員及避難人員，及時了解地下室所處的通風狀態及環境溫濕度的狀況，確保人員生命安全。

（1）人防智能三防屏采用LED192×32點陣漢字顯示技術。

（2）用漢字及三種不同顏色來顯示通風狀態：清潔通風—綠色漢字，隔絕通風—紅色漢字，濾毒通風—黃色漢字

（3）可以接受人防總控臺或人防智能化管理主機采集到的環境溫濕度實時數據，并在屏幕上顯示出來；

（4）采用先進的串行E2PROM期間存儲信息，掉電后，仍顯示當前狀態。

（1）點陣數:192*32;點陣規格:Ф了.75;點間距:4.7mm；

（2）環境溫度/工作溫度/相對濕度-35℃~+85℃/-20℃~+50℃/<95%;

（3）驅動器件/驅動方式:595/1/16掃描:掃描頻率/刷新頻率:>180頓/秒/>180幀/秒:

（4）顯示控制方式:同步或異步:

（5）平整度:任意相鄰像素間<0.5mm，模塊拼接間隙<1mm;

（6）通訊接口：RS485現場總線接口、以太網接口；

（7）供電:AC220V或DC24V，功耗不大于100W

（1）安裝方式：懸掛式安裝，正面朝防化值班室方向，一般是上下距離人防密閉門上沿0.1米，左右居中即可；

（2）檢查信號電纜的規格及參數是否滿足現場需求，信號線根數是否與設計要求相符；

（3）每個人防智能三防屏附近需設置3孔電源插座，插座規格為 220V、10A，方便設備取電，也可從就近的配電箱或者智能控制箱里面取電；

（1）根據系統圖及設計標準，明確該項目人防設計的布線方式及系統要求的通訊方式；

（2）根據人防設計平面圖，明確具體安裝位置；

（3）顯示屏的規格與材質，表面處理要求，安裝環境的溫度、濕度、防雷等級等。
