DZKT型人防電站輔機控制臺又叫人防電站隔室操作控制屏，是我公司嚴格按照《防空地下室固定柴油電站》的圖集要求制作生產，主要安裝在各類建筑物的人防地下室、人防指揮工程、地下隱蔽設施及坑道、普通人防工程地下室的中心醫院、急救醫院的固定電站柴油發電站值班室內的專用人防電氣控制設備。箱體一般采用琴臺式，落地式安裝，具體尺寸和安裝內容、臺面排列等由單項工程結合選用的自動化機組自行設計；控制面板可以根據單項工程所需要實現的功能，選擇用LED型薄膜信號燈、帶燈琴鍵按鈕及按鈕開關實現功能，也可選擇用觸摸屏來顯示各種數據及實時參數來實現功能。

DZKT－□/□

B-壁掛式

Q-琴臺式

人防電站輔機控制臺

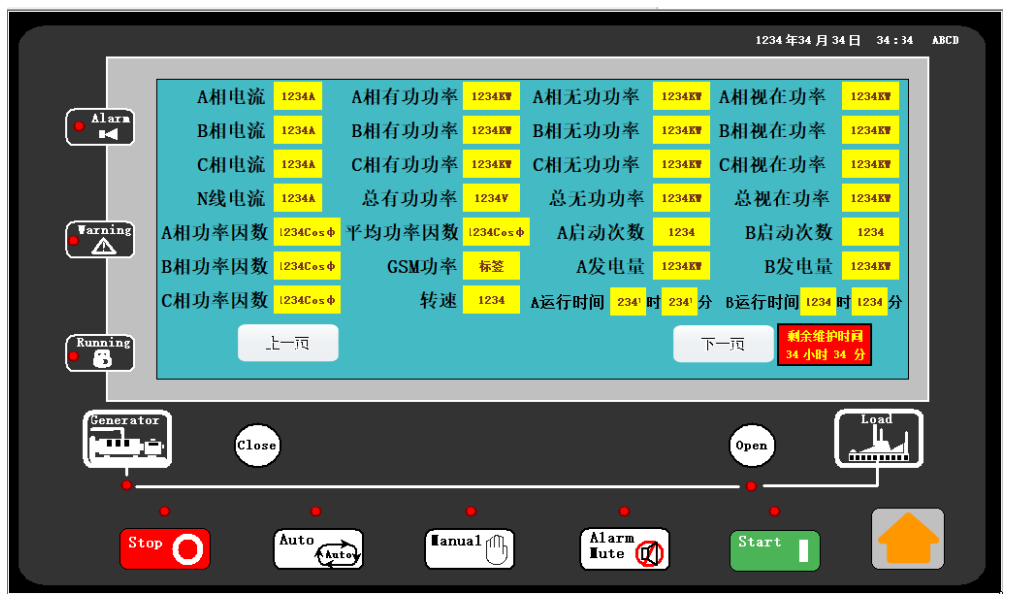

DZKT人防電站輔機控制臺可對人防固定電站柴油發電站機房?jī)?nèi)設置的發電機組進行聯絡，接收到發電機房信號聯絡箱發送過來的信號后，在面板上用“準備完畢”、“請求停機”、“請求減載”、“機組故障”、“音響報警”信號燈顯示出來，而且在控制面板設置有“啟動”、“停機”、“增速加載”、“減速減載”、“音響”帶燈琴鍵按鈕，可以向發電機房?jī)?nèi)的信號聯絡箱發出控制指令；接收并顯示發電機組智能控制器發送過來的各種運行參數；可在控制面板上對電站內的附屬設備如油泵、冷卻泵、進/排風機、人防手電動密閉閥進行隔室操作，并顯示他們的動作狀態；可采集油箱油位、油壓、油溫，冷卻水溫、水壓后顯示出來并發出自動控制信號及報警信息等。

工作電壓：AC220V（±10%），頻率50Hz(±5%)

控制輸出：無源開關量信號、RS485信號

二次回路控制電流：＜5A

工作溫度：-20℃-60℃

相對濕度：5%-70%

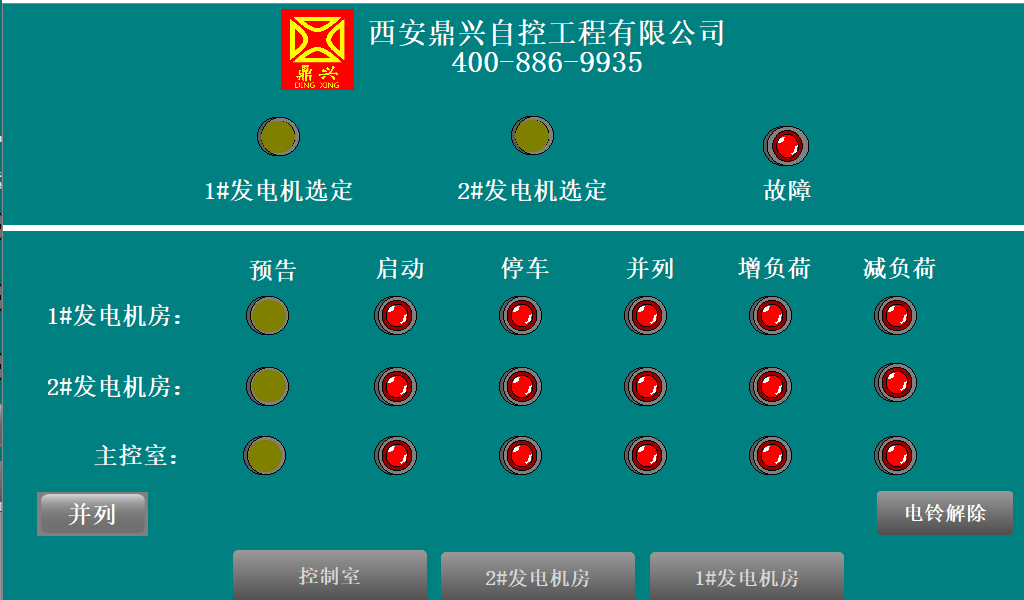

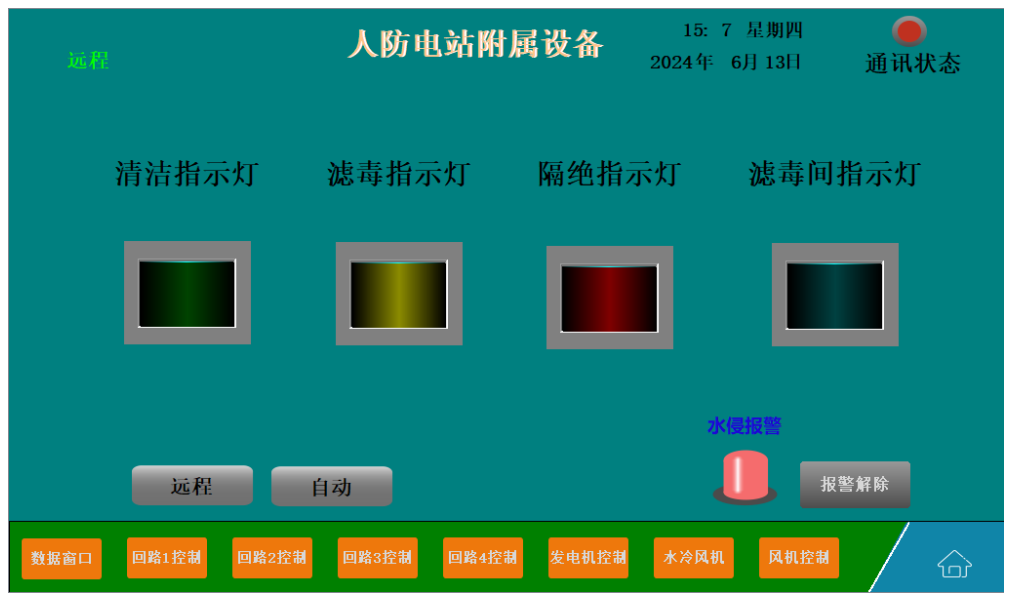

顯示及操控方式：LED薄膜式指示燈、帶燈琴鍵按鈕、按鈕開關、顯示儀表或者觸摸屏

l 檢查各種信號電纜的規格及參數是否滿足現場控制需求，信號線根數是否與設計圖紙相符。

l 若采用落地式，需用琴臺式操作臺；若采用明裝壁掛方式安裝，箱體下沿距離地面1.2-1.5米。

l 人防電站輔機控制臺到柴油發電機房信號聯絡箱、各種輔助控制設備之間敷設KVV線；如果采集的信號涉及到485通訊或者模擬量信號，需敷設信號屏蔽線。

l 參考電站聯絡設備設計說明，結合電站輔機控制臺相關的人防圖集的控制方式及要求，及人防固定電站設備平面布置圖。

l 確定該控制系統所涉及到的附屬設備的數量及控制要求，需要采集和監控的各種信號和數據類型。

l 箱體的規格與材質，表面處理的要求，安裝環境的溫度、濕度，防護等級。
